淮河能源煤業公司培訓中心電工實訓室

上海茂育科教設備有限公司及其代理商與淮河能源煤業公司培訓中心電工實訓室項目已安裝完畢，交付使用，感謝領導及老師們的支持并表示感謝！現代企業的競爭，實際上是人才的競爭，而人才的競爭，很大程度上有賴于企業人力資源的開發。這就迫切需要加強職工技能培訓，電工實訓室建成，能為提高職工技能和知識，開發職工智慧潛能，激發職工創新欲望，增強職工市場競爭力，提升企業勞動績效，實現企業又好又快發展。企業員工培訓，作為直接提高經營管理者能力水平和員工技能，為企業提供新的工作思路、知識、信息、技能，增長員工才干和敬業、創新精神的根本途徑和極好方式，是最為重要的人力資源開發，是比物質資本投資更重要的人力資本投資。

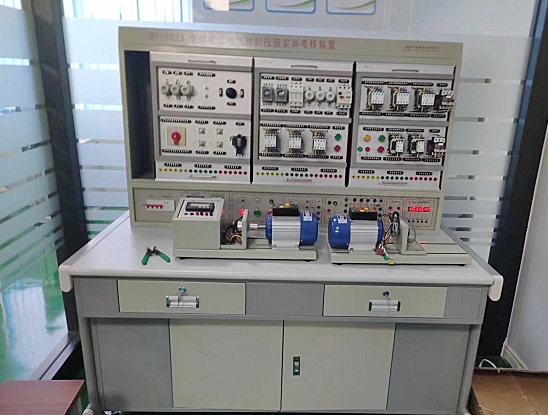

MY-206B高級技師維修電工技能實訓考核裝置-實驗項目：

(一)電子技術： 1、鋸齒波發生器 2、RC正弦波振蕩器 3、正弦波 方波 鋸齒波發生器 4、電壓頻率轉換器  5、集成功率放大器 6、步進電機環形分配器 7、可逆計數譯碼顯示電路  8、數字定時器 9、數字式頻率計 10、單脈沖控制移位寄存器 11、運算放大器（比例、加法、減法、積分） 12、電壓比較器 13、有源濾波器 14、集成三端穩壓塊的應用 15、D/A 轉換實訓 16、A/D 轉換實訓 17、555組成的單穩態觸發器 18、555組成的多諧振蕩器

(三)電機與拖動 1、單相變壓器的設計，單相變壓器的空載、短路 2、三相芯式變壓器同名端的判別及Y/Y-12，△/Y-1聯接組別 3、直流電動機的機械特性及回饋制動 4、交流電動機的機械特性及回饋制動 5、自整角機 6、步進電機 7、直流無刷電機 8、直流伺服電動機 9、交流伺服電動機 (四)自動控制： 1、晶閘管直流調速系統各主要單元的調試 2、單閉環不可逆直流調速系統 3、電壓、電流雙閉環不可逆直流調速系統 4、轉速、電流雙閉環不可逆直流調速系統 5、帶電流截止的轉速單閉環不可逆直流調速系統 6、邏輯五環流可逆直流調速系統 7、轉速、電流雙閉環三相異步電機調壓調速系統 8、轉速、電流雙閉環三相異步電動機串級調速系統

(二)電力電子變流技術 1、單結晶體管觸發電路 2、鋸齒波同步移相觸發電路 3、西門子TCA785集成觸發電路 4、單相半波可控整流電路 5、單相橋式半控整流電路 6、單相橋式全控整流電路 7、三相半波可控整流電路 8、三相橋式半控整流電路 9、三相橋式全控整流電路 10、單相交流調壓電路 11、三相交流調壓電路 12、直流斬波電路）

（五）變頻調速： 1、變頻器的基本操作和參數設置 2、變頻器模擬量的控制 3、基于PLC通信方式的變頻器的開環調速系統

(六)可編程控制器：
1、基本指令練習
2、用PLC進行運料小車的控制線路設計，并進行模擬調試
3、用PLC進行混料罐的控制線路設計，并進行模擬調試
4、用PLC進行機械滑臺的控制線路設計，并進行模擬調試
5、用PLC進行機械手的控制線路設計，并進行模擬調試
6、用PLC進行十字路口交通燈的控制線路設計，并進行模擬調試
7、用PLC進行四層電梯的控制線路設計，并進行模擬調試
8、用PLC進行三相異步電動機Y/△啟動控制線路設計，并進行調試
9、用PLC進行三相異步電動機正、反轉控制線路設計，并進行調試
（七）組態棒圖網絡教學：
    1、采用MCGS工控組態軟件，打開軟件編輯環境，任何實訓都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學
    2、PLC主機工控網絡實訓教學：提供RS485網絡通信模式，教師端電腦（主站）跟16臺PLC主機（從站）進行直接通信實訓（即進行1：N通信）
六、實訓裝置可設置的部分故障內容
1、可控硅觸發脈沖的丟失
2、整流橋熔斷絲故障
3、觸發電路同步信號的故障
4、觸發電路的觸發脈沖調節失效
5、速度調節器積分電容短路
6、速度調節器輸出斷路
7、轉速變換輸出斷路
8、電流調節器積分電容短路
9、電流調節器輸出斷路
10、電壓隔離器輸出斷路
11、反號器輸工作不正常
本裝置最多可設置40個獨立的故障點，每個實訓項目可通過多種故障的組合，可設置更多的故障。

MY-208C 高性能高級維修電工技能培訓考核裝置-實驗項目：
（一）電氣控制及電機拖動實訓：

1.三相異步電動機直接啟動控制 2.三相異步電動機接觸器點動控制線路 3.三相異步電動機接觸器自鎖控制線路 4.三相異步電動機定子串電阻減壓啟動手動控制線路 5.三相異步電動機定子串電阻減壓啟動自動控制線路 6.Y-△啟動自動控制線路 7.用倒順開關的三相異步電動機正反轉控制 8.接觸器聯鎖的正反轉控制線路 9.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路 10.雙重聯鎖的三相異步電動機正反轉控制線路 11.單向減壓啟動及反接制動控制線路 12.能耗制動的控制線路 13.三相異步電動機的順序控制 14.三相異步電動機的多地控制	15.工作臺自動往返控制線路 16.三相線繞式異步電動機手動控制線路 17.三相線繞式異步電動機自動起動控制線路 18.C620型車床的接線、故障與維修 19.Z3040搖臂鉆床電氣控制線路 20．電動葫蘆控制線路 21.接觸器控制雙速電動機的控制線路 22.時間繼電器控制雙速電機的控制線路 23.按定子電流原則加入勵磁的起動控制線路 24.簡易同步電動機的能耗制動控制線路 25.直流電機啟動調速 26.并勵直流電動機電樞回路串電阻起動與調速 27.帶有能耗制動的反轉控制線路 28.勵磁反接制動的控制線路
（二）電工、電子技術綜合實訓：
1.日光燈接線 2.單相整流裝置電路的組裝 3.并聯型硅穩壓管穩壓電路的組裝 4.串聯型晶體管穩壓電路的組裝 5.JS20單結晶體管時間繼電器 6.JSJ型晶體管時間繼電器	7.接近開關 8.微音放大電路的測試 9.智力競賽搶答器 10.依靠漏電流觸發的簡易交流開關電路 11.家用調光臺燈電路
（三）PLC、變頻器綜合實訓：
1）PLC基本技能實訓   1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）   2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）   3.PLC仿真實訓
2、PLC模擬控制應用實訓：
4.數碼顯示控制 5.搶答器控制（優先級、數值運算，具有聲效功能） 6.天塔之光控制（閃爍、發射、流水型） 7.音樂噴泉控制（具有聲效功能） 8.十字路口交通燈控制 9.水塔水位控制 10.自動送料裝車系統控制 11.四節傳送帶控制 12.裝配流水線控制 13.多種液體混合裝置控制	14.自控成型機控制 15全自動洗衣機控制（具有聲效功能） 16.電鍍生產線控制 17.自控軋鋼機控制 18.郵件分揀機控制 19.自動售貨機控制 20.機械手控制 21.四層電梯控制（實物） 22.加工中心控制（實物）
3、PLC實物控制實訓 1.步進電機運動控制 2.直流電機控制 3.溫度PID控制（具有聲效功能）
4、PLC高級技能實訓（設計、安裝、調試及檢修）
1.PLC控制的三相異步電動機正反轉控制 2.PLC控制的三相異步電動機Y/△啟動控制 3.PLC控制的三相異步電動機降壓啟動控制 4.PLC控制的三相異步電動機能耗制動控制	5.C620車床電氣控制線路 6.C6130車床電氣控制線路 7.電動葫蘆電氣控制線路
5、PLC、變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作 2.變頻器報警與保護功能 3.外部端子點動控制 4.變頻器控制電機正反轉 5.多段速度選擇變頻調速 6.變頻器無級調速 7.基于外部模擬量（電壓/電流）控制方式的變頻調速 8.瞬時停電啟動控制	9.PID變頻調速控制 10.PLC控制變頻器外部端子的電機正反轉 11.PLC控制變頻器外部端子的電機運行時間控制 12.基于PLC數字量控制方式的多段速 13.基于PLC通信方式的變頻器開環調速 14.基于PLC通信方式的速度閉環控制 15.變頻器恒壓供水系統的模擬
